На основании программы-методики климатических и механических стендовых испытаний «гидрошпонки из пластифицированного ПВХ» и технического задания были проведены испытания:
- устойчивость к воздействию климатических факторов образцов в климатической камере,
- проведение испытаний на разрывных машинах,
- проведение испытаний на определение водопоглощения в резервуаре с водой.

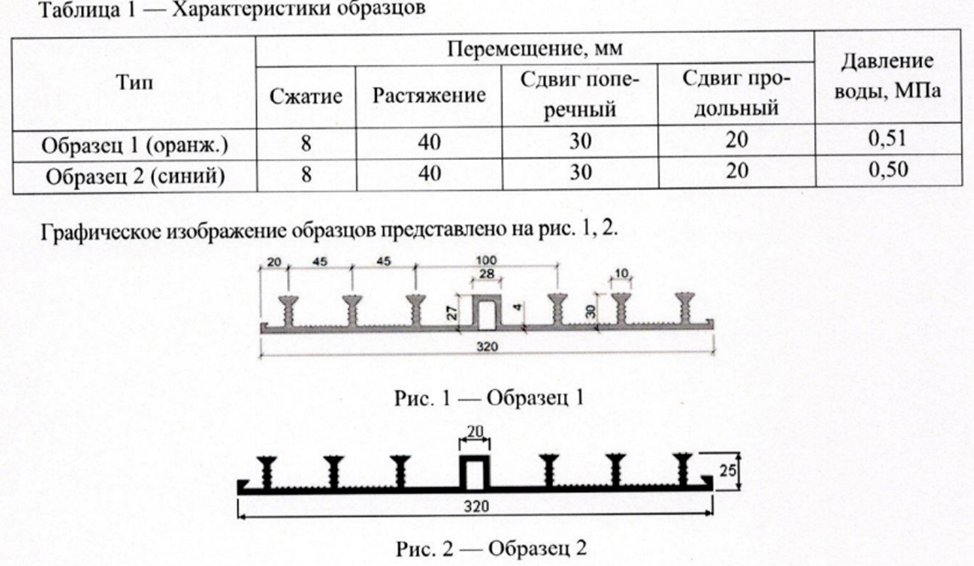

Объект испытаний: гидрошпонки из пластифицированного ПВХ в количестве 2 штуки (образец синего цвета и образец оранжевого цвета ПК Первый Профильный Завод). Характеристики представлены ниже в таблицах 1.

Климатические испытания проводят с целью определения способности компонентов, аппаратуры или других изделий к использованию, транспортированию и хранению при различной влажности и температуре, установленной в методике испытаний. Механические испытания проводят с целью проверки способности изделий выполнять свои функции и сохранять значения параметров в пределах, указанных в документации на изделия и программах испытаний, в условиях воздействия синусоидальной вибрации в заданных режимах.

Задачи испытаний:

- Проведение испытаний в камере климатического воздействия;
    1. Выдержка в климатической камере (холод);
    2. Выдержка в климатической камере (тепло);
    3. Определение водопоглощения в резервуаре с водой.

- Проведение испытаний на разрывной машине:
    1. Прочность при разрыве;
    2. Относительное удлинение при разрыве;
    3. Относительное удлинение при разрыве после выдержки (температура минус 20 °C);
    4. Относительного удлинения при разрыве после выдержки (температура 70 2 °C);
    5. Определение гибкости на брусе с закруглением в разрывной машине.

Испытания водопоглощения

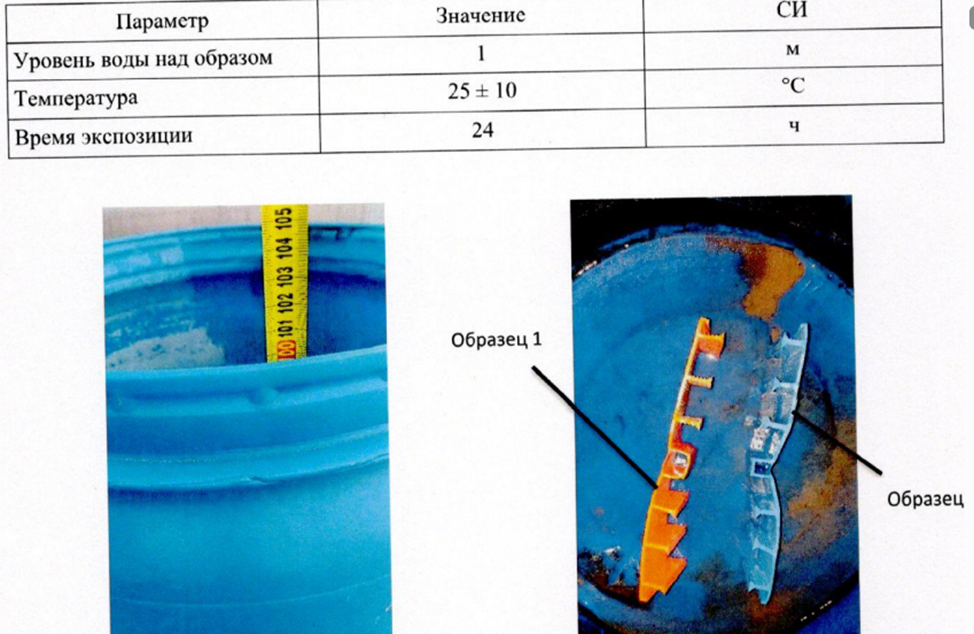

Образец помещается в резервуар с водой. Целью испытаний является измерение проникновение воды в оболочку образца при его длительном погружении в воду при условиях, согласованных между заказчиком и исполнителем. Погружение осуществляется на глубину 1 метр.

В процессе испытания гидрошпонок, не было обнаружено повреждений и/или деформаций. Было зафиксировано изменения массы образцов:
- Образец 1 — 228,67 г (было) / 230,72 г (стало): Разница в 2,05 г, или в 0,9 %;
- Образец 7 — 285,16 г (было) / 287,25 г (стало): Разница в 2,09 г, или в 0,7 %.
Таким образом, изменение массы образцов до 1% можно считать незначительным. Изменения объема или размеров образцов - зафиксировано не было.

Предел прочности и относительное удлинение при разрыве (пониженная температура):

Оценка предела прочности и относительного удлинения при разрыве после влияния климатического воздействия при пониженной температуре. Целью испытаний является определение изменений механических свойств материала образца после воздействия низких температур, что позволяет оценить их поведение в реальных эксплуатационных условиях.
Отмечены различия в максимальной нагрузке и деформации:
- Образец оранжевый ПК Первый Профильный Завод: 13806 Н (1407 кг) / 224,489 мм (93,537%);
- Образец синий: 13321 Н (1358 кг) / 149,887 мм (59,955%).
Таким образом, разница максимальной нагрузки составляет 485 Н или 49,45 кг, а максимальная деформация и относительное удлинение составляет разницу в 74,602 мм и в 33,6% в пользу оранжевой гидрошпонки ПК Первый Профильный Завод. Эти значения можно считать значительными для дальнейшего технологического процесса. При сравнении с данными, полученными после проведения климатических испытаний при нормальных условиях видно, что снижение температуры привело к уменьшению максимальной деформации относительного удлинения.

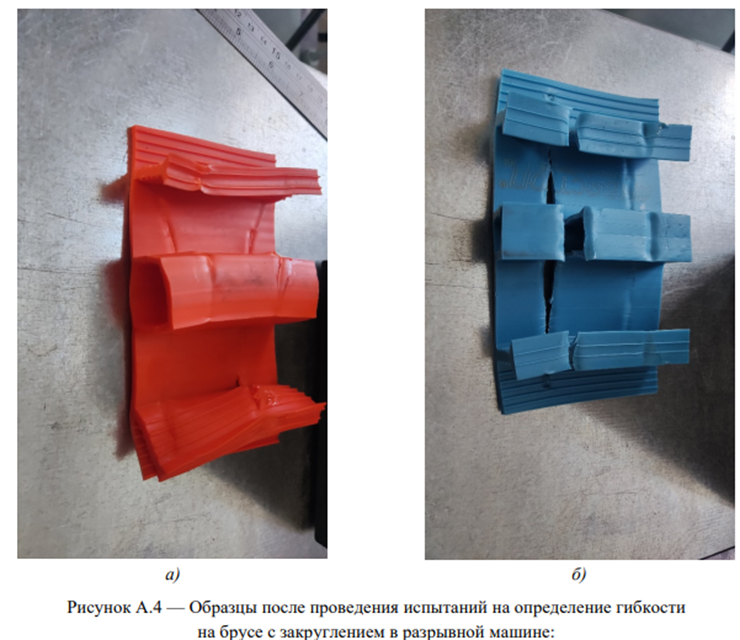

Определение гибкости гидрошпонок на брусе:

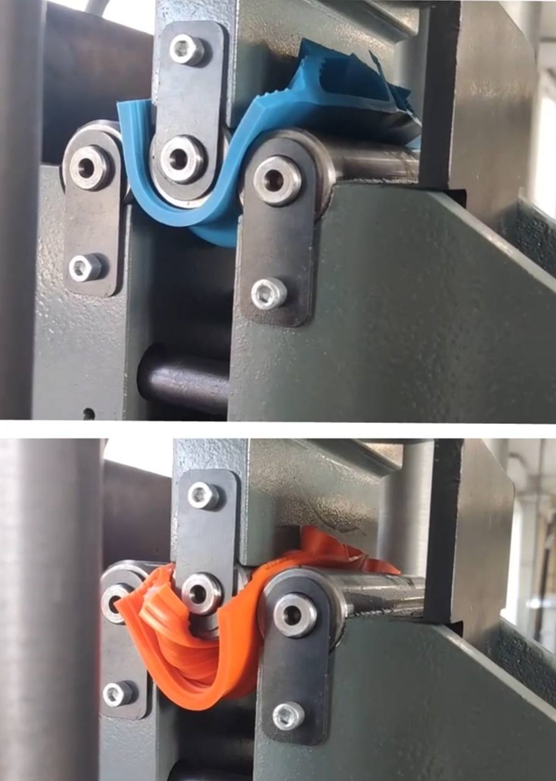

Целью испытания на гибкость на брусе с закруглением в разрывной машине заключается в определении прочностных характеристик материала образца при его изгибе и воздействии нагрузок до разрушения. Эти испытания позволяют оценить способность материала сопротивляться нагрузке.

Отмечены различия в максимальной нагрузке (образец оранжевый ПК Первый Профильный Завод - 2,25 тонны; образец синий  — 2,51 тонны), разница составляет 11,5% в пользу оранжевой гидрошпонки ПК Первый Профильный Завод.

Предел прочности и относительное удлинение при разрыве (нормальные условия):

Оценка предела прочности и относительного удлинения при разрыве при нормальных климатических условиях. Образцы выдерживаются в нормальных условиях в течение установленного времени, после чего проводится испытание на относительное удлинение при разрыве. Целью испытания является оценка изменений механических свойств материала после выдержки в различных температурных условиях.

При анализе максимальных показателей установлено:
- Образец оранжевой гидрошпонки ПК Первый Профильный Завод: 13663 Н
- Образец синий: 13618 Н

Образец оранжевой гидрошпонки показал больший предел прочности
