Техническое описание гидрошпонок

Шпонки гидроизоляционные — ленты для гидроизоляции деформационных и рабочих швов бетонных конструкций. Термины, выбор типа и размера, чертежи профилей, механические характеристики, химическая стойкость, правила монтажа и сварки, схемы установки.

Скачать PDF Гидрошпонки в каталоге

Используемые термины

Гидроизоляционные шпонки, далее гидрошпонки, — это ленты для гидроизоляции рабочих и деформационных швов литых бетонных конструкций. Гидрошпонки могут называть гидропрокладками.

Деформационный шов

Деформационный шов используется для снижения давления на части конструкций в том месте, где они наиболее подвержены деформациям. Причинами деформаций могут быть: широкий диапазон изменения температуры окружающей среды, различные явления сейсмического характера, особенности грунта (особенно неравномерность его осадки) и множество других факторов, которые могут служить причиной усиления собственных нагрузок, способные ощутимо ослабить несущую способность сооружений.

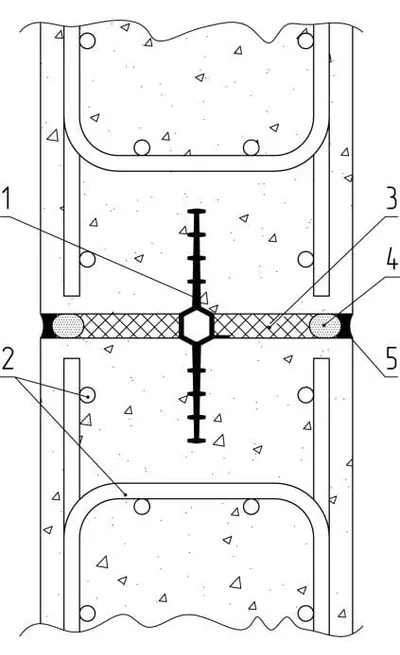

Деформационный шов — это разрез в конструкции сооружения, который делит строение на части. Использование этой технологии в строительстве позволяет придать зданию определённую степень упругости. Для полной герметизации шва необходимо пустоты заполнить упругим изоляционным материалом.

Тип деформационного шва выбирается в зависимости от конкретных условий, в которых он будет применяться. На сегодняшний день выделяют 4 типа деформационных швов: антисейсмические, температурные, усадочные, осадочные.

Температурные швы разделяют сооружения на блоки от поверхности земли до крыши, при этом они не используются в фундаменте, так как он практически не подвержен температурным колебаниям, а значит, данный вид деформаций не представляет для него опасности. Расчёт расстояния между температурными швами производится с учётом используемых в строительстве материалов и предполагаемой зимней температуры в месте возведения сооружения.

Осадочные швы. Разные части (блоки) сооружения могут состоять из различного количества этажей. Соответственно на грунты основания, находящиеся под разными частями строения, будут воздействовать нагрузки, отличающиеся по силе. Возможно даже образование трещин в стенах и других элементах конструкции сооружения под воздействием неравномерной деформации грунта. Различия в составе и структуре основания, на котором ведётся строительство здания, также могут быть фактором, определяющим неравномерную осадку грунтов. В этом случае возможно появление осадочных трещин в сооружениях, отличающихся большой протяжённостью. Для того чтобы не допустить образования такого рода деформаций, в сооружениях устраивают осадочные швы. Данный вид швов разделяет сооружение по всей его высоте, от фундамента до кровли.

В том случае, если в пределах одного сооружения нужно применить деформационные швы разных типов, используются, как правило, температурно-осадочные швы.

Антисейсмические швы используются в сооружениях, которые возводят в сейсмоопасных районах. Они делят здание на блоки, обладающие самостоятельной устойчивостью. Для обеспечения наибольшей устойчивости конструкции вдоль линии антисейсмического шва устанавливают двойные стены или же двойные ряды несущих стоек, которые являются частью системы несущего остова конкретного блока.

Усадочные швы используют в зданиях, в строительстве которых используется бетон различных видов. При отвердевании бетона возможно уменьшение объёма монолитной стены. Усадочные швы помогут избежать образования трещин, которые ощутимо уменьшают несущую способность конструкции. Во время отвердения монолитных стен ширина усадочных швов растёт. После завершения усадки стен швы заделываются.

Рабочий (технологический) шов бетонирования

Для того чтобы гарантировать монолитность сооружения, желательно непрерывное бетонирование. Допустить укладку следующего слоя бетона до начала схватывания бетона предыдущего слоя возможно исключительно при проведении работ небольших по объёмам и невысокой сложности конструкций. В других случаях необходимо делать перерывы в процессе бетонирования. Для того чтобы иметь перерыв при бетонировании, необходимо предусматривать создание рабочих швов.

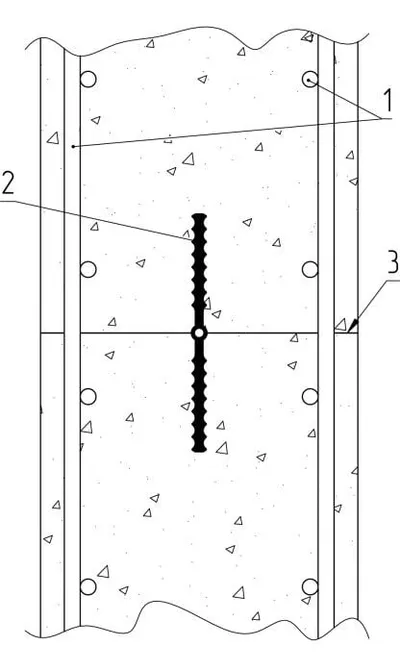

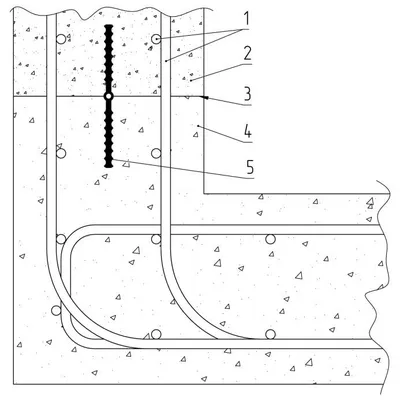

Рабочий шов представляет собой плоскость стыка между уже затвердевшим и свежеуложенным бетоном. Рабочий шов, как правило, образуется при возникновении перерыва в бетонировании продолжительностью от 7 часов, что подразумевает укладку бетона на уже затвердевший слой. Рабочие швы могут ощутимо ослабить прочность конструкции, поэтому они должны располагаться в местах, где они не смогут отрицательно сказаться на прочности.

Выбор типа и размера гидрошпонки

Выбор типа и размера гидрошпонки осуществляется на основе чертежа изделия, предоставленного изготовителем, и с учётом эксплуатационных требований, которые установил проектировщик для окружающей среды возведения конструкции. Проектировщика следует известить о том, какого типа гидрошпонка и для какой конструктивной части предназначена. В пояснениях изготовителя к гидрошпонкам указан способ эксплуатации, допустимые значения давления воды и т. д.

При выборе гидрошпонки следует обратить внимание на следующие обстоятельства:

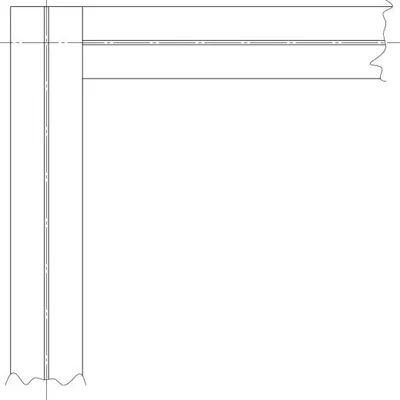

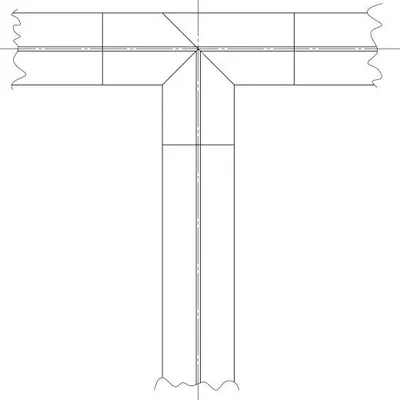

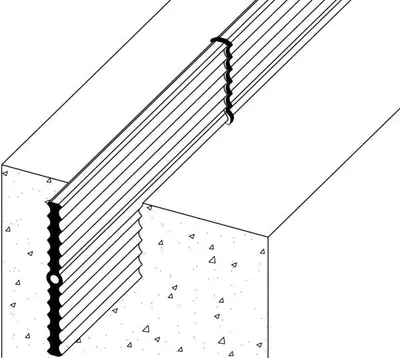

  • Гидрошпонку можно нарастить с помощью сварки (гидрошпонку, имеющую сложную форму, иногда трудно соединить сваркой).
  • Если для одной и той же конструкции выбирают гидрошпонки различных типов и размеров, следует позаботиться о том, чтобы места соединения тщательно сваривались.

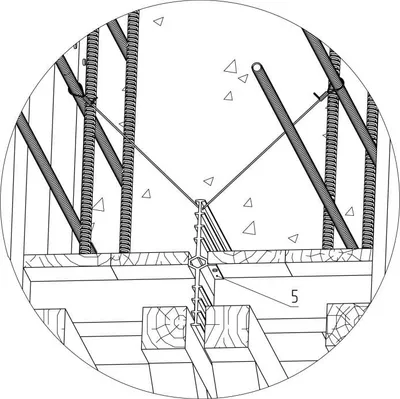

  • Гидрошпонку, если у неё предусмотрен крепёжный язычок, можно прикрепить к опалубке с помощью гвоздей.
  • Гидрошпонку можно крепить к опалубке гвоздями, если это не повлияет на герметичность конструкции (см. монтаж гидрошпонок в опалубке).
  • В гидрошпонке могут быть отверстия для крепления к железобетонной арматуре с помощью проволоки, или же шпонка должна крепиться к арматуре с помощью скоб.

Типы гидрошпонок: чертежи профилей

Размеры на чертежах — в миллиметрах. Обозначения серий — в разделе «Маркировка».

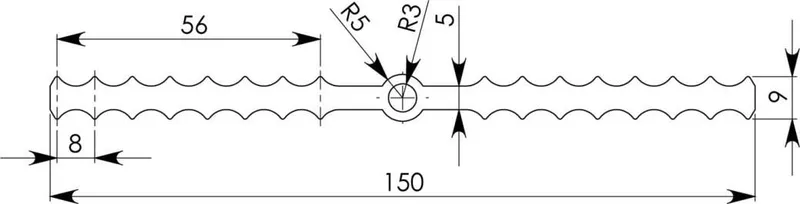

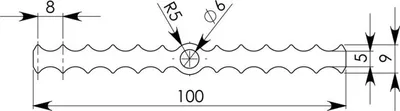

Гидрошпонки для рабочих швов

Гидрошпонки для деформационных швов

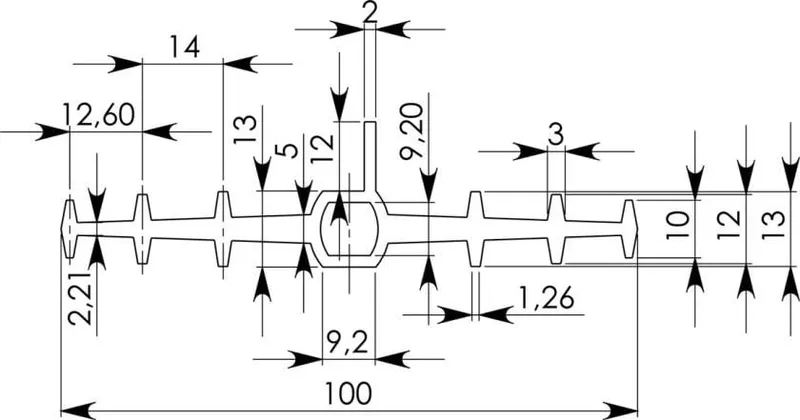

Чертёж гидрошпонки LS 100 (для деформационных швов), размеры в мм
LS 100

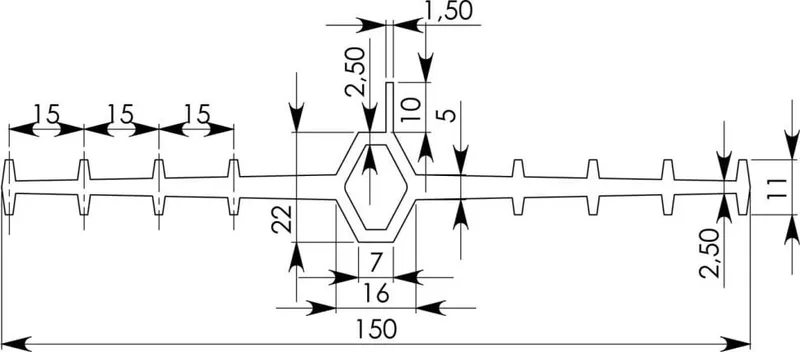

Чертёж гидрошпонки LS 150 (для деформационных швов), размеры в мм
LS 150

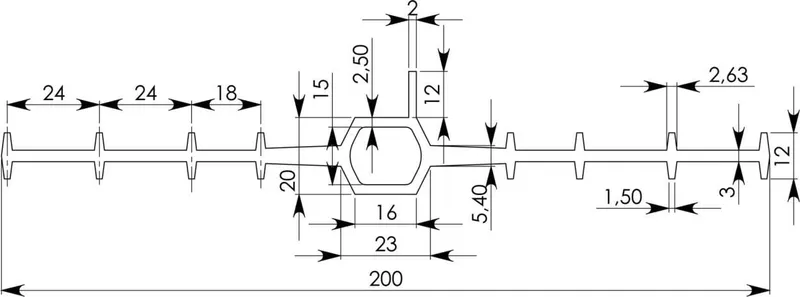

Чертёж гидрошпонки LS 200 (для деформационных швов), размеры в мм
LS 200

Гидрошпонки для деформационных швов — лёгкие

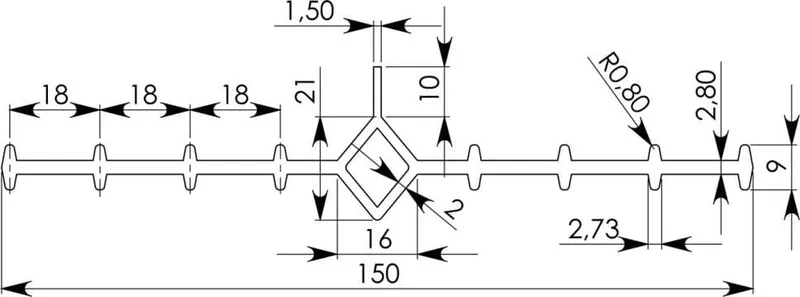

Чертёж гидрошпонки LSK 150 (для деформационных швов, лёгкая), размеры в мм
LSK 150

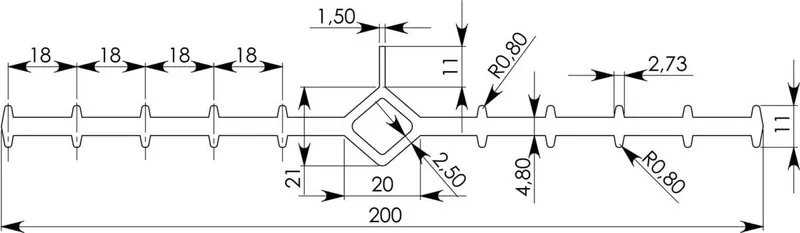

Чертёж гидрошпонки LSK 200 (для деформационных швов, лёгкая), размеры в мм
LSK 200

Поверхностные (наружные) гидрошпонки для рабочих швов

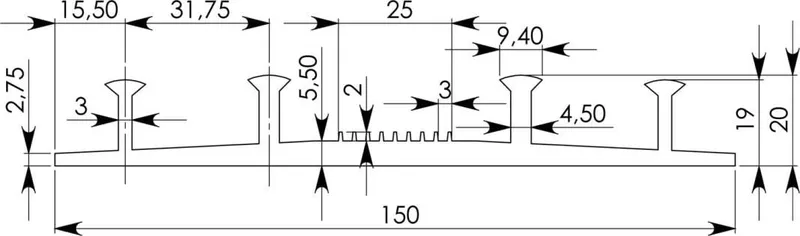

Чертёж гидрошпонки PT 150 (поверхностная, для рабочих швов), размеры в мм
PT 150

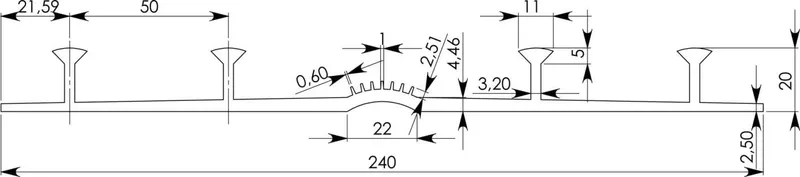

Чертёж гидрошпонки PT 240 (поверхностная, для рабочих швов), размеры в мм
PT 240

Поверхностные (наружные) гидрошпонки для деформационных швов

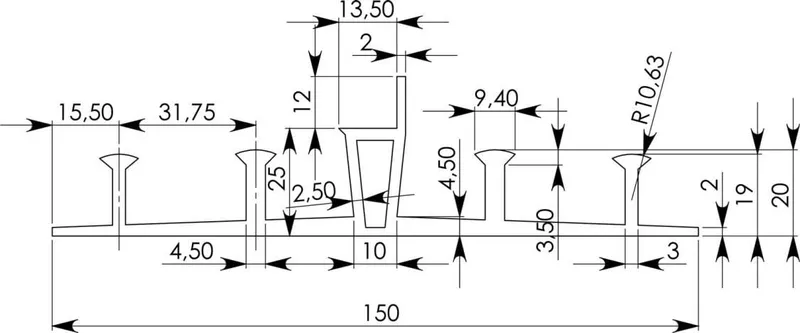

Чертёж гидрошпонки PL 150 (поверхностная, для деформационных швов), размеры в мм
PL 150

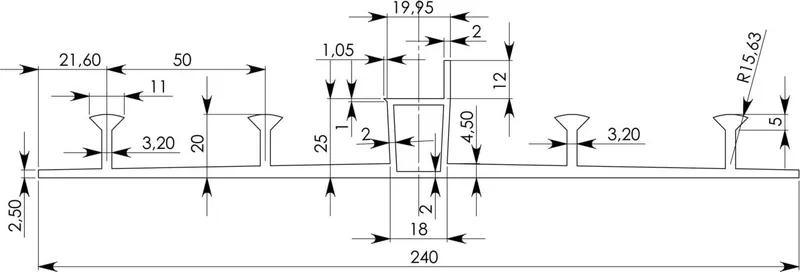

Чертёж гидрошпонки PL 240 (поверхностная, для деформационных швов), размеры в мм
PL 240

Технические характеристики

Гидрошпонки изготовлены из пластифицированного ПВХ. Применяются в деформационных и технологических (рабочих) швах бетонных конструкций. При изготовлении гидрошпонок особое внимание обращалось на самые суровые климатические условия, в которых они могут использоваться. Температура конструкций в различные сезоны года может колебаться от −50 до +40 °C.

Гидрошпонки выдерживают сточные воды, слабые кислоты и щёлочи, нефть, а также многие другие жидкости. Гидрошпонки хорошо сохраняют свои свойства даже при самых низких температурах.

Гидрошпонки сконструированы таким образом, что они максимально надёжно крепятся в бетоне. На обеих сторонах гидрошпонки имеется множество выступов в продольном направлении. Правильно сформированный поперечный разрез выступов даёт равномерное распределение нагрузки по всей ширине гидрошпонки при деформации шва. Выступы также эффективно препятствуют проникновению воды через гидрошпонку. Гидропрокладки, в середине которых имеется гибкий сердечник, допускают больший запас деформации, чем гидрошпонки без него. При естественном движении температурно-осадочных швов сердечник гидрошпонки пружинит и выдерживает также нагрузку разрыва.

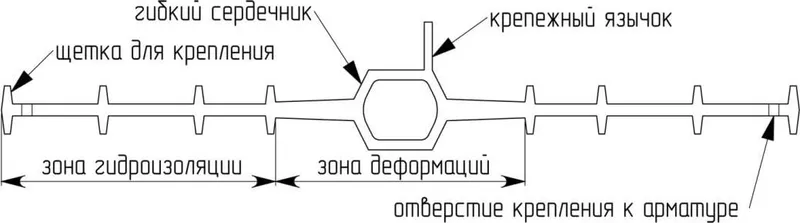

Части гидрошпонки: гибкий сердечник, крепёжный язычок, щётка для крепления, зона гидроизоляции, зона деформаций, отверстие крепления к арматуре
Части гидрошпонки

Механические характеристики гидрошпонок

Наименование характеристикиХарактеристикиМетод испытаний
МатериалПластифицированный ПВХ—
ЦветСерый—
Сопротивление разрыву≈ 15 Н/мм² (при +23 °C)ASTM D638
Относительное удлинение300% (при +23 °C)ASTM D638
Сопротивление разрыву≈ 20 Н/мм² (при −25 °C)ASTM D638
Относительное удлинение100% (при −25 °C)ASTM D638
Морозоустойчивость−42 °CBS 3124
Твёрдость75–80 Шор AASTM D2240
Сопротивление разрыву≈ 13 Н/мм²CRD-C 572-74.7.1
Относительное удлинение280%CRD-C 572-74.7.1
Изменение веса+0,09%CRD-C 572-74.7.2
Изменение твёрдости±5 Шор ACRD-C 572-74.7.2

Маркировка гидрошпонок

  • TS — рабочий шов
  • LS — температурно-осадочный деформационный шов
  • LSK — температурно-осадочный лёгкий деформационный шов
  • PT — поверхностный рабочий шов
  • PL — поверхностный температурно-осадочный деформационный шов

Стойкость гидрошпонок к химическим соединениям

стойкий ограниченно стойкий нестойкий

Вещества — по алфавиту. Чтобы найти нужное, воспользуйтесь поиском по странице (Ctrl+F).

Химическое соединениеСостояниеСодержание, %Т-ра, °CСтойкость
Азотная кислотаВодяной раствор6,320стойкий
Азотная кислотаВодяной раствор6,340ограниченно стойкий
Азотная кислотаВодяной раствор6,360ограниченно стойкий
Азотная кислотаВодяной раствор1520ограниченно стойкий
Азотная кислотаВодяной раствор6520ограниченно стойкий
Азотная кислотаВодяной раствор6540нестойкий
АлюминийВодяной растворЛюбое40стойкий
АммиакВодяной раствор1540стойкий
АммиакГаз10060стойкий
Анилин—10020нестойкий
АнилинВодосодержащийНасыщенный60ограниченно стойкий
Ацетат аммонияВодяной растворЛюбое60стойкий
Ацетон—Любое20нестойкий
Ацетилен—10020ограниченно стойкий
Бензин—10020нестойкий
БензальдегидВодяной раствор0,160стойкий
Бензол—10020нестойкий
Бензойная кислотаВодяной растворЛюбое20стойкий
Бикарбонат калияВодяной растворНасыщенный20стойкий
Бисульфат натрияВодяной растворЛюбое40стойкий
БорВодосодержащийНасыщенный60стойкий
Борат калияВодяной раствор160стойкий
БромГаз или жидкость10020нестойкий
Бромат калияВодяной раствор1060стойкий
Бромид калияВодяной растворНасыщенный60стойкий
БромоводородВодяной растворЛюбое60ограниченно стойкий
Бутадиен—10020нестойкий
Бутанол—10020нестойкий
Бутилацетат—10020нестойкий
Гидроксид натрияВодяной раствор—40ограниченно стойкий
Гидроксид натрияВодяной раствор440стойкий
Гидроксид натрияВодяной раствор460стойкий
Гидроксид натрияВодяной раствор5040ограниченно стойкий
Гидроксид натрияВодяной раствор5060ограниченно стойкий
Гипохлорит натрияВодяной растворСлабый20стойкий
ГидроксиламинсульфатВодяной раствор1235стойкий
Гидроксид калияВодяной раствор660стойкий
Гидроксид калияВодяной раствор1560стойкий
Гидроксид калияВодяной раствор3060ограниченно стойкий
Гидроксид калияВодяной растворКонцентрированный20ограниченно стойкий
Гидроксид калияВодяной растворКонцентрированный60нестойкий
ГлюкозаВодяной растворНасыщенный20стойкий
Гликолевая кислотаВодяной раствор3720стойкий
ГлицеринВодяной растворЛюбое60стойкий
Жирная кислотаВодяной растворНасыщенный20стойкий
Калийная селитраВодяной растворНасыщенный60стойкий
Карбонат аммонияВодяной растворЛюбое60стойкий
Карбонат натрияВодяной растворНасыщенный60стойкий
КрахмалВодяной растворЛюбое60стойкий
Ксилен—10020нестойкий
Ледяная уксусная кислота—10060стойкий
Лимонная кислотаВодяной растворНасыщенный60стойкий
Масляная кислотаВодяной раствор2020ограниченно стойкий
Масляная кислота—10020нестойкий
Масла, жиры———ограниченно стойкий
Метиловый спирт—10020нестойкий
Метиленхлорид—10020нестойкий
Монобромнафталин—10020нестойкий
Морская вода————
Мочевина (Карбамид)Водяной растворЛюбое60стойкий
Мыльный растворВодяной растворНасыщенный20стойкий
Нитрат аммонияВодяной растворЛюбое60стойкий
Нитрат серебраВодяной раствор860ограниченно стойкий
Нитрит кальцияВодяной раствор5040стойкий
Нитроглицерин—10020нестойкий
ОзонГаз—20ограниченно стойкий
Перманганат калияВодяной раствор660ограниченно стойкий
Персульфат калияВодяной растворСлабый60стойкий
Пероксид углеродаВодяной раствор3020ограниченно стойкий
Перхлорат калияВодяной раствор160стойкий
ПропанГаз10020стойкий
Пятиокись фосфора—10020стойкий
Серная кислотаВодяной раствор7060ограниченно стойкий
Серная кислотаВодяной раствор9660нестойкий
Сероуглерод—10020нестойкий
Сероводород—10020нестойкий
Соли алюминияВодяной растворЛюбое40стойкий
Соли цинкаВодяной растворЛюбое60стойкий
Соляная кислотаВодяной раствор3040стойкий
Соляная кислотаВодяной раствор> 3020ограниченно стойкий
Сульфат аммонияВодяной растворЛюбое60стойкий
Сульфат меди—Любое60стойкий
Сульфат магния—Насыщенный60ограниченно стойкий
Сульфат никеляВодяной растворНасыщенный60стойкий
Тетрабромид ацетилена—10020нестойкий
Тетрахлорид углерода—10020нестойкий
Толуол—10020нестойкий
Угольная кислота—Любое40стойкий
Уксусная кислотаВодяной раствор620стойкий
Уксусная кислотаВодяной раствор5020нестойкий
Уксуснокислый ангидрид—10020нестойкий
Фторид аммонияВодяной раствор2060стойкий
Фосфат аммонияВодяной растворЛюбое60стойкий
ФенолВодяной раствор120нестойкий
Формальдегид—3020стойкий
Фриген—10020ограниченно стойкий
Хлорид аммонияВодяной растворЛюбое60стойкий
Хлорид сурьмыВодяной раствор9020стойкий
Хлоргидрид ацетилена——20нестойкий
Хлорид калияВодяной растворНасыщенный60стойкий
Хлористая кислотаВодяной раствор1060ограниченно стойкий
ХромпикВодяной раствор4020стойкий
Хлорид кальцияВодяной растворЛюбое60стойкий
ХлорГаз или жидкостьЛюбое20стойкий
ХлораминВодяной растворЛюбое20стойкий
Хромовая кислотаВодяной раствор0,5-1020стойкий
Хлорид магнияВодяной растворНасыщенный60стойкий
Хлорат натрияВодяной раствор1040стойкий
Хлорат натрияВодяной раствор1060ограниченно стойкий
Хлорит натрияВодяной растворСлабый20стойкий
Хлорит натрияВодяной растворСлабый60стойкий
Хлорид натрияВодяной растворЛюбое60стойкий
Хлорное железоВодяной растворЛюбое60стойкий
Цианид калияВодяной растворНасыщенный60стойкий
Циклогексанол—10020нестойкий
Циклогексанон—10020нестойкий
Этилацетат—10020нестойкий
Этиловый спиртВодяной растворЛюбое20нестойкий
Этиловый спирт—9620ограниченно стойкий
Этиловый эфир—10020нестойкий
Этиленгликоль—10040нестойкий
ЭтиленгликольВодяной раствор—60ограниченно стойкий

Монтажные работы

Перед монтажом гидрошпонки следует удостовериться в отсутствии дефектов шпонки и соответствии размеров шпонки чертежам и месту применения. Не допускается применять рваные, с отверстиями на поверхности и деформированные шпонки.

Деформированная гидрошпонка
Деформированная шпонка
Недеформированная гидрошпонка
Недеформированная шпонка

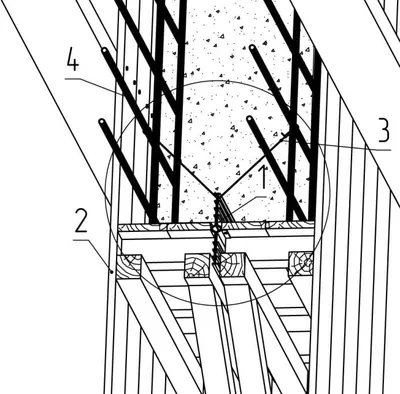

При монтаже гидрошпонку крепят к железной арматуре, протягивая железный прут в отверстие гидрошпонки или привязывая гидрошпонку вязальной проволокой к арматуре. Работы по установке и сварке гидрошпонок должны быть организованы одновременно с работами по армированию и бетонированию так, чтобы работы велись плавно и без перерывов.

Примеры установки и крепления гидрошпонок

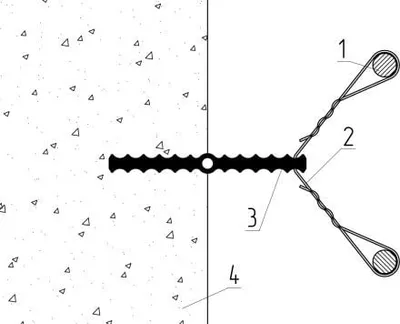

Крепление гидрошпонки к арматуре вязальной проволокой
  1. Арматура
  2. Вязальная проволока
  3. Гидрошпонка
  4. Бетон

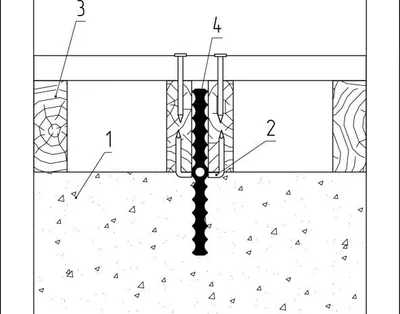

Установка гидрошпонки с костыльным буртиком и рейкой высоты заливки бетона
  1. Бетон
  2. Костыльный буртик
  3. Рейка высоты заливки бетона
  4. Гидрошпонка

Гидрошпонку перед бетонированием следует хорошо очистить, если на ней имеются загрязнения от брызг бетона и иной грязи. Перед бетонированием гидрошпонку следует закрепить и защитить от попадания брызг бетона на нерабочую поверхность шпонки. При бетонировании первой части гидрошпонки вторую часть следует закрыть с помощью гнутой из листа металла заслонки или досок, установленных с двух сторон от шпонки. Это сэкономит время, требующееся для очистки гидрошпонки, и защитит гидрошпонку от возможных деформаций и повреждений.

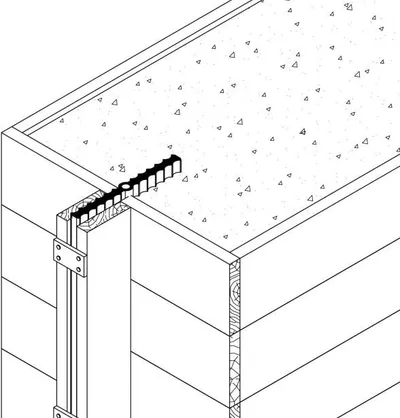

Защита гидрошпонки досками при бетонировании
Защита шпонки досками

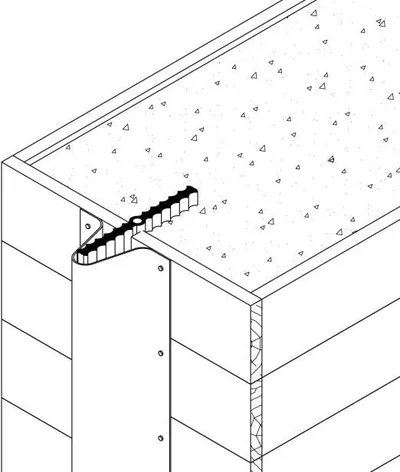

Защита гидрошпонки гнутой металлической заслонкой при бетонировании
Защита шпонки гнутой заслонкой

Бетонирование гидрошпонок в горизонтальных швах требует особого внимания. При бетонировании под гидрошпонками, установленными горизонтально, могут образоваться воздушные и водные пузыри. Для предотвращения образования пустот перед бетонированием следует заполнить и утрамбовать пространство под гидрошпонкой. При горизонтальном расположении гидрошпонки бетон подают сбоку гидрошпонки виброукладкой на нижнюю её часть.

Когда речь идёт о вертикальной установке гидрошпонки, бетон следует заполнять по её обеим сторонам, не допуская перегибов. Бетонирование нужно выполнять так, чтобы избежать одностороннего давления на гидрошпонку. При установке шпонок вертикально бетонирование должно вестись под небольшим углом к гидрошпонке, чтобы отделившаяся вода могла свободно стекать.

В процессе установки гидрошпонки на бетонные конструкции следует избегать её падения с большой высоты, так как это может привести к повреждению шпонки.

Ошибки при проектировании и строительстве

1. Проектирование

При проектировании следует обращать внимание на место размещения гидрошпонки. На этапе чертёжных работ проектировщик должен отметить трудные места (где гидрошпонка должна наращиваться и свариваться), чтобы строитель мог заблаговременно приобрести сварные соединения. При проектировании фундаментной или соответствующей плиты, где в месте соединения стены будет укладываться гидрошпонка, следует измерить прочность стены, чтобы бетон можно было ввести между карнизом и арматурой. При установке наружной (поверхностной) гидрошпонки для уплотнения стены или пола в качестве дополнительной конструкции следует также указать, как защитить гидрошпонку от механических повреждений при проведении последующих этапов работ. Для защиты шпонок можно использовать доски, металлические полосы, плёнки или другие материалы.

2. Строительство

Чаще всего ошибки при строительстве и монтаже гидрошпонок приводят к негерметичности конструкций. Нарушение герметичности ведёт к увеличению эксплуатационных затрат и может привести к дорогостоящим работам по устранению протечек фундаментов. Неправильная установка деформационных швов может привести к преждевременному разрушению конструкций.

Несоблюдение рекомендаций по применению и установке гидрошпонок приводит к потере смысла установки шпонок!

Строительные ошибки:

  • Плохо закреплённые гидрошпонки изгибаются и деформируются во время бетонирования.
  • Использование повреждённых гидрошпонок, имеющих деформации — разрывы и отверстия, — приводит к негерметичности конструкций.

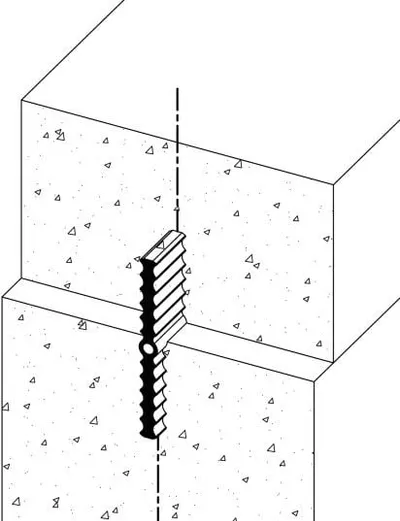

  • Центральная часть гидрошпонки установлена не по центру шва.

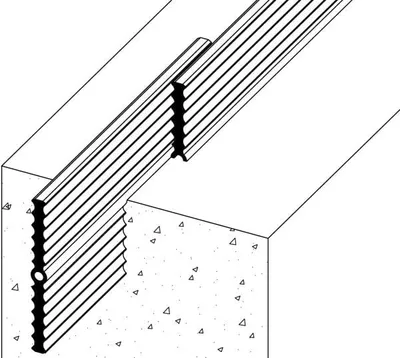

  • Плохие стыки.
  • Использование неподходящего типа гидрошпонки для конкретного типа шва.

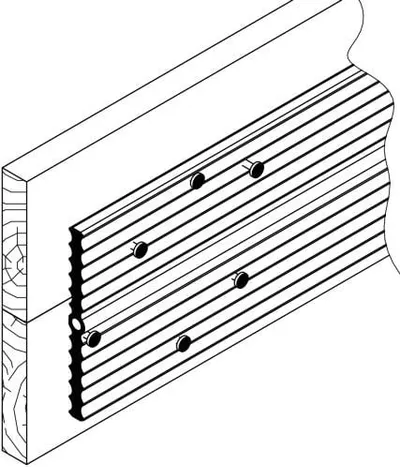

НеправильноНеправильно: гидрошпонка, пробитая гвоздями
Нельзя крепить гидрошпонку при помощи гвоздей, если нет костыльных буртиков или крепёжных язычков. Пробивать шпонку гвоздями можно, только если это оговорено в инструкции по монтажу к конкретному типу шпонки.

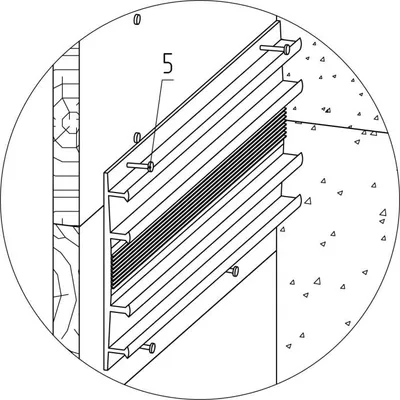

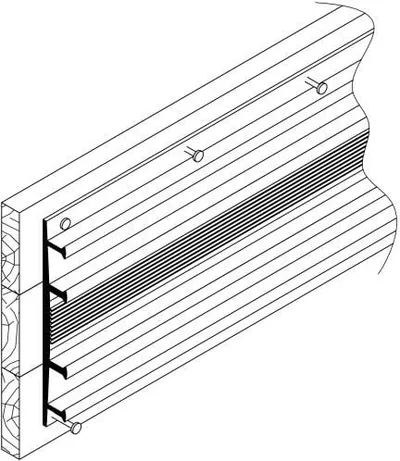

ПравильноПравильно: гидрошпонка, прибитая гвоздями через крепёжный язычок
Прибивать гидрошпонку гвоздями можно только в специально предназначенные крепёжные язычки, которые предусмотрены не у всех типов гидрошпонок.

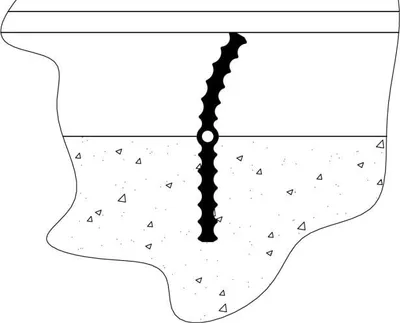

НеправильноНеправильно: деформированная при монтаже гидрошпонка
Нельзя допускать деформации гидрошпонки при монтаже. На строительных чертежах необходимо учесть размеры гидрошпонки, для того чтобы избежать её деформации.

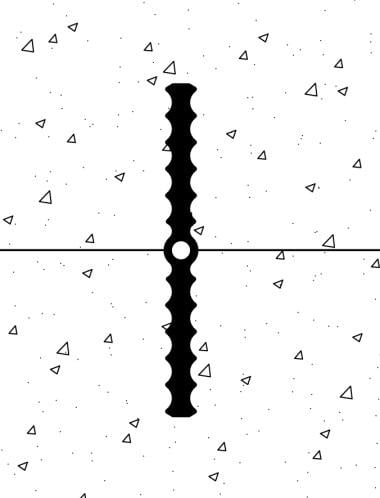

ПравильноПравильно: ровно установленная гидрошпонка без деформаций
Правильно установленная гидрошпонка, не имеющая повреждений и деформаций, — залог надёжной гидроизоляции рабочих и деформационных швов.

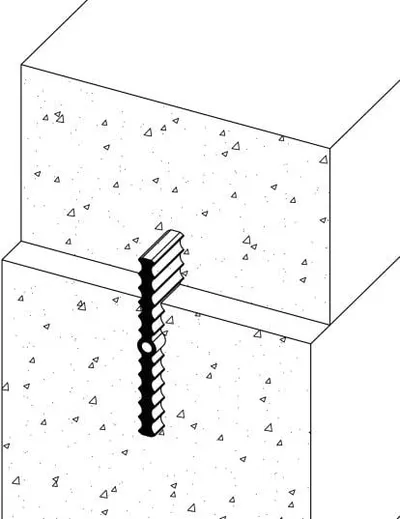

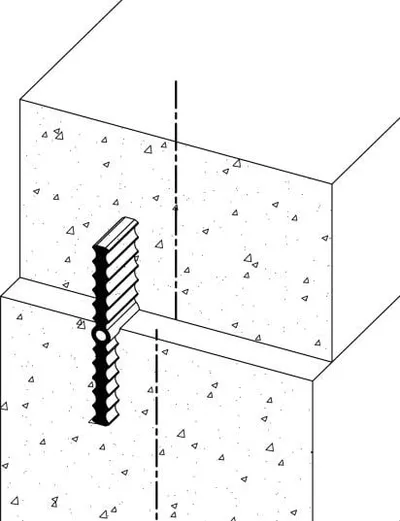

НеправильноНеправильно: центр гидрошпонки смещён относительно шва
Нельзя устанавливать шпонку так, чтобы её центр не совпадал с поверхностью шва.

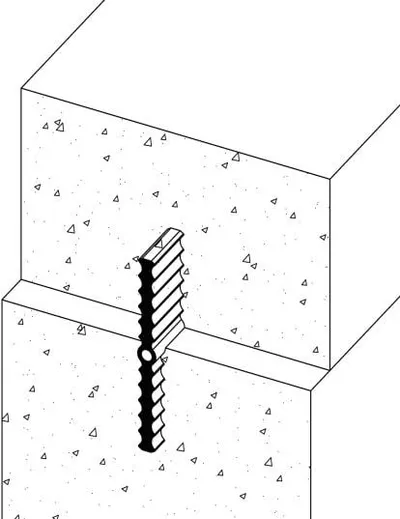

ПравильноПравильно: центр гидрошпонки точно по стыку шва
Шпонку нужно устанавливать ровно между швами, так чтобы её центр лёг точно по стыку швов.
НеправильноНеправильно: гидрошпонки, уложенные внахлёст
Недопустимо устанавливать гидрошпонки внахлёст, так как будет нарушена гидроизоляция шва.
ПравильноПравильно: гидрошпонки, соединённые сваркой встык
Для наращивания гидрошпонок их необходимо сварить с помощью специального паяльника или на крайний случай склеить.
НеправильноНеправильно: гидрошпонка смещена от центра железобетонной конструкции
Установка гидрошпонок не по центру железобетонной конструкции может привести к нарушению прочности здания.
ПравильноПравильно: гидрошпонка по центру железобетонной конструкции
Шпонку надо устанавливать по центру железобетонной конструкции. Это не относится к поверхностным гидрошпонкам!

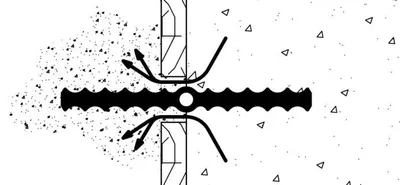

НеправильноНеправильно: неплотное примыкание опалубки к гидрошпонке
Неправильно установленная опалубка и шпонка могут привести к вытеканию бетона и образованию пустот в швах, а следовательно, к нарушению герметичности швов.

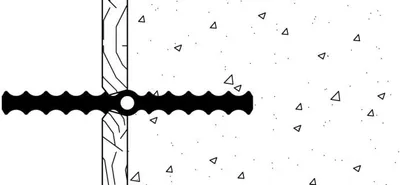

ПравильноПравильно: уплотнённое примыкание опалубки к гидрошпонке
Чтобы избежать пустот в швах, следует внимательно провести работы по установке опалубки и креплению гидрошпонки в конструкции. Место соприкосновения шпонки и опалубки необходимо тщательно уплотнить.

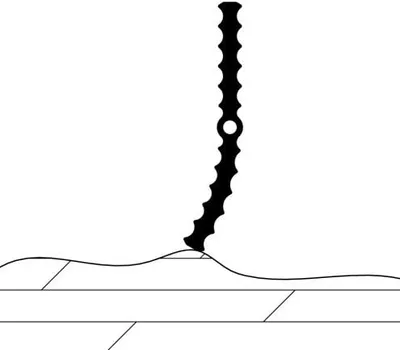

НеправильноНеправильно: гидрошпонка у скальной породы без уплотнения
Место соединения скальной породы и гидрошпонки не уплотнено.

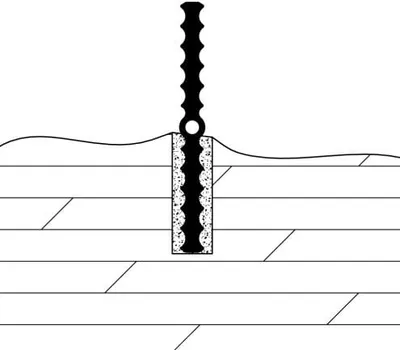

ПравильноПравильно: гидрошпонка в штробе скалы, уплотнённая цементным раствором
Для достижения хорошей гидроизоляции нужно проштробить скалу, а затем уплотнить шпонку цементным раствором.

Схемы монтажа гидрошпонок

Гидроизоляция деформационных и рабочих швов фундамента

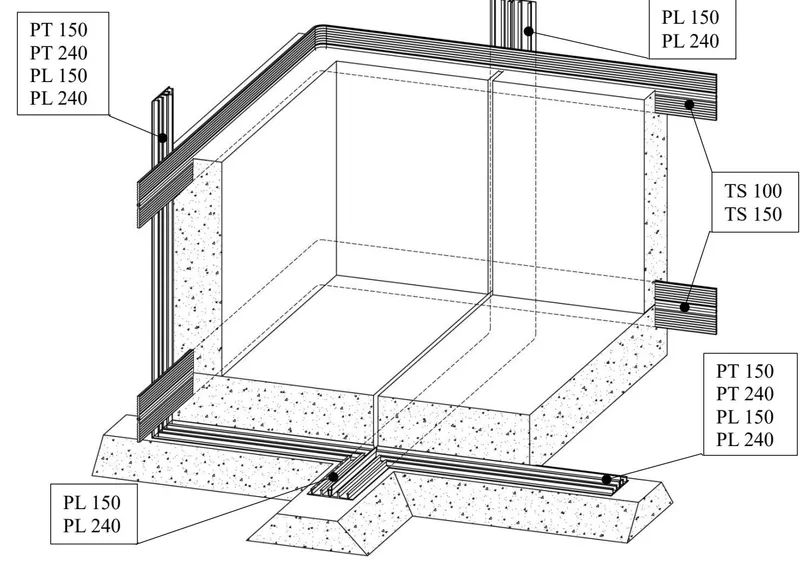

Схема № 1 гидроизоляции швов фундамента: где применяются гидрошпонки TS, PT и PL
Схема № 1

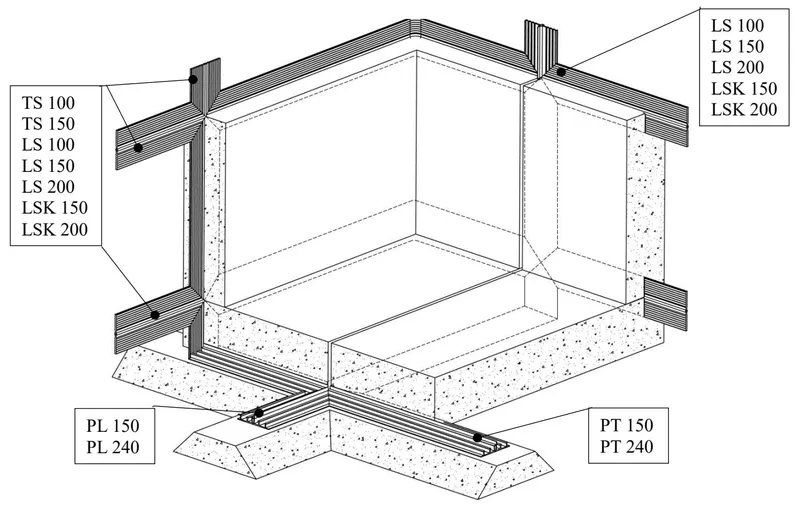

Схема № 2 гидроизоляции швов фундамента: где применяются гидрошпонки TS, LS, LSK, PT и PL
Схема № 2

Установка наружных гидрошпонок типа PL, PT в опалубку

Узел крепления наружной гидрошпонки PL, PT к опалубке гвоздями

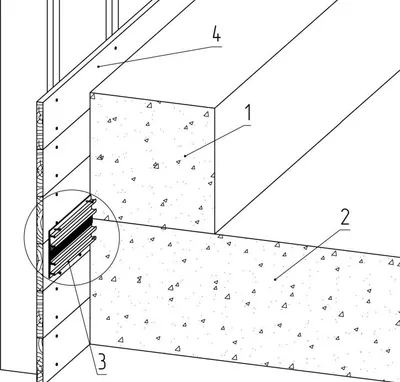

Установка наружной гидрошпонки PL, PT в опалубку на стыке стены и пола
  1. Стена.
  2. Пол.
  3. Гидрошпонка.
  4. Опалубка.
  5. Гвозди — шляпки оставляют выступающими на 15–20 мм для того, чтобы гвозди надёжно закрепились в бетоне и при снятии опалубки не повредили шпонку. После снятия опалубки острые выступающие части гвоздей загибают или откусывают.

Установка гидрошпонок типа TS, LS, LSK в опалубку

Узел крепления гидрошпонки TS, LS, LSK крепёжным язычком к опалубке
Установка гидрошпонки TS, LS, LSK в опалубку с креплением к арматуре
  1. Гидрошпонка.
  2. Опалубка.
  3. Вязальная проволока.
  4. Арматура.
  5. Крепёжный язычок гидрошпонки — прибивают гвоздями к опалубке.

Установка наружных гидрошпонок типа PT в опалубку при давлении воды с обеих сторон шва

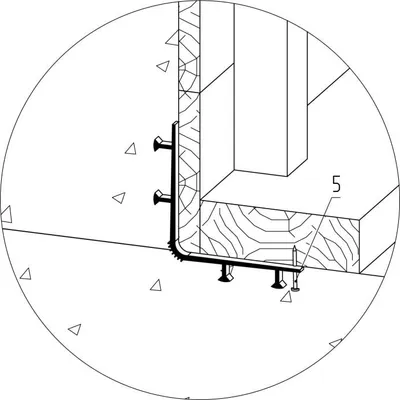

Узел крепления двух наружных гидрошпонок PT к опалубке

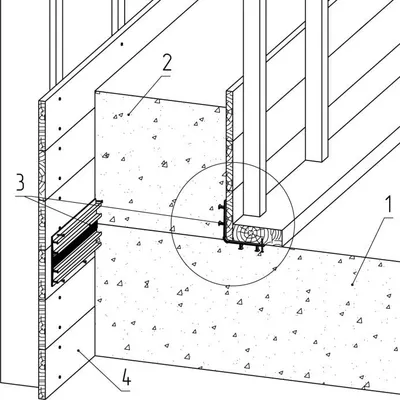

Установка наружных гидрошпонок PT при давлении воды с обеих сторон шва
  1. Пол.
  2. Стена.
  3. Гидрошпонки.
  4. Опалубка.
  5. Гвозди — шляпки оставляют выступающими на 15–20 мм для того, чтобы гвозди надёжно закрепились в бетоне и при снятии опалубки не повредили шпонку. После снятия опалубки острые выступающие части гвоздей загибают или откусывают.

Монтажные схемы рабочего шва на стыке пола и стены (вид сбоку)

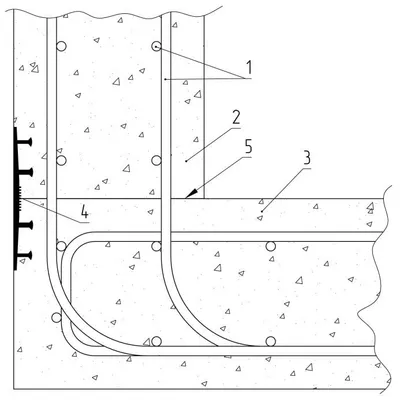

Рабочий шов на стыке пола и стены с наружной гидрошпонкой, вид сбоку
  1. Арматура.
  2. Стена.
  3. Пол.
  4. Наружная гидрошпонка.
  5. Рабочий шов бетонирования.
Рабочий шов на стыке пола и стены с гидрошпонкой в теле бетона, вид сбоку
  1. Арматура.
  2. Стена.
  3. Рабочий шов бетонирования.
  4. Пол.
  5. Гидрошпонка.

Монтажные схемы рабочего шва в стенах (вид сверху)

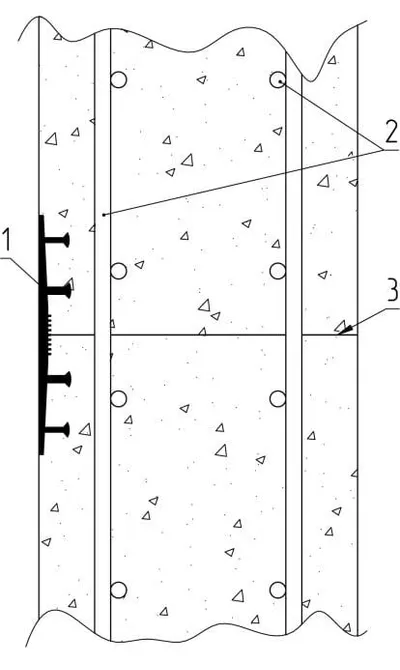

Рабочий шов в стене с наружной гидрошпонкой, вид сверху
  1. Гидрошпонка наружная.
  2. Арматура.
  3. Рабочий шов бетонирования.
Рабочий шов в стене с гидрошпонкой в теле бетона, вид сверху
  1. Арматура.
  2. Гидрошпонка.
  3. Рабочий шов бетонирования.

Монтажные схемы деформационного шва в стенах (вид сверху)

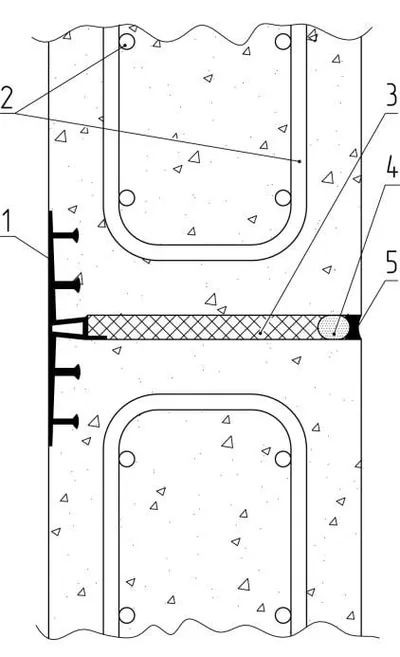

Деформационный шов в стене с наружной гидрошпонкой, вид сверху
Деформационный шов в стене с гидрошпонкой с сердечником в теле бетона, вид сверху

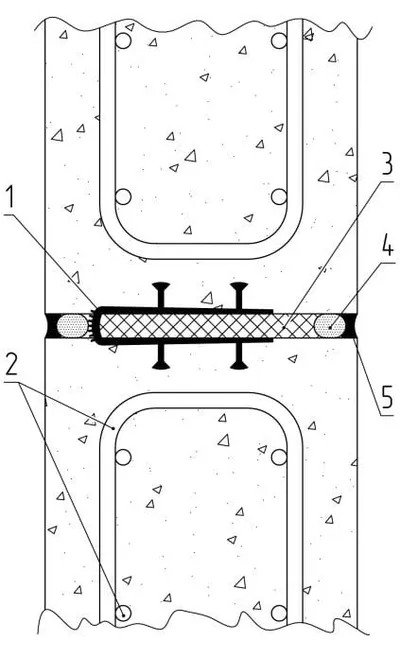

Деформационный шов в стене с гидрошпонкой у края шва, вид сверху
  1. Гидрошпонка.
  2. Арматура.
  3. Упругий заполнитель деформационного шва (пенополистирол).
  4. Уплотнительный жгут из пенопласта.
  5. Эластичная замазка.

Монтажные схемы рабочего шва на полу (вид сбоку)

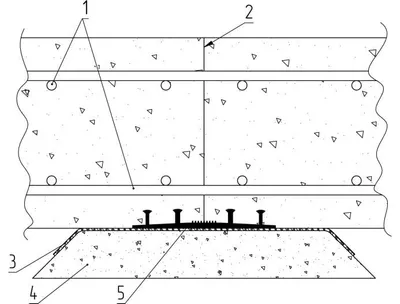

Рабочий шов в полу с наружной гидрошпонкой снизу, вид сбоку

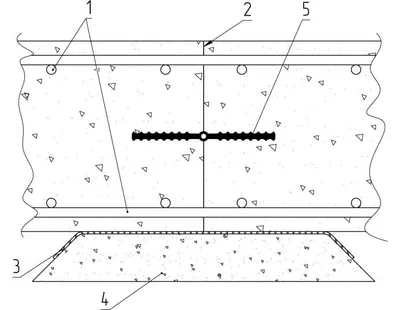

Рабочий шов в полу с гидрошпонкой в теле бетона, вид сбоку
  1. Арматура.
  2. Рабочий (технологический) шов бетонирования.
  3. Подложка — двухслойная полиэтиленовая плёнка.
  4. Рабочий бетон для получения гладкого и чистого основания.
  5. Гидрошпонка.

Монтажные схемы деформационного шва на полу (вид сбоку)

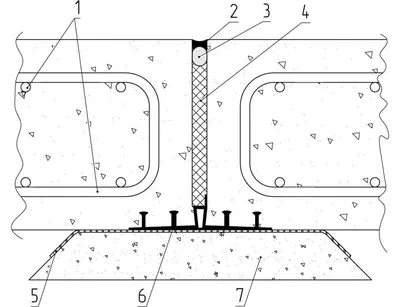

Деформационный шов в полу с наружной гидрошпонкой снизу, вид сбоку

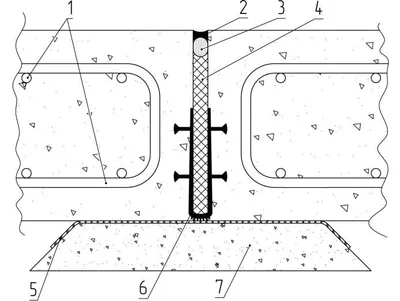

Деформационный шов в полу с гидрошпонкой в теле бетона, вид сбоку
  1. Арматура.
  2. Эластичная замазка.
  3. Уплотнительный жгут из пенопласта.
  4. Упругий заполнитель деформационного шва (пенополистирол).
  5. Подложка — двухслойная полиэтиленовая плёнка.
  6. Гидрошпонка.
  7. Рабочий бетон для получения гладкого и чистого основания.

Монтажная схема рабочего шва на стыке пола и стены при давлении воды с обеих сторон конструкции (бассейн в грунте, вид сбоку)

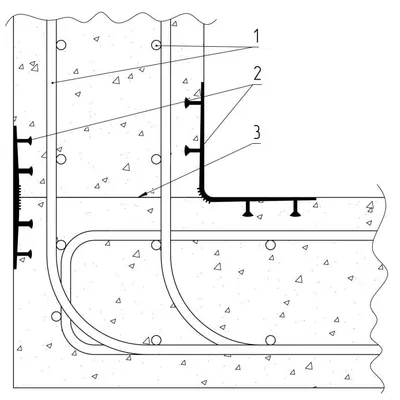

Рабочий шов на стыке пола и стены бассейна в грунте: две гидрошпонки при давлении воды с обеих сторон
  1. Арматура.
  2. Гидрошпонки.
  3. Рабочий (технологический) шов бетонирования.

Монтажные схемы установки гидрошпонок вместе с гидроизоляционными мембранами

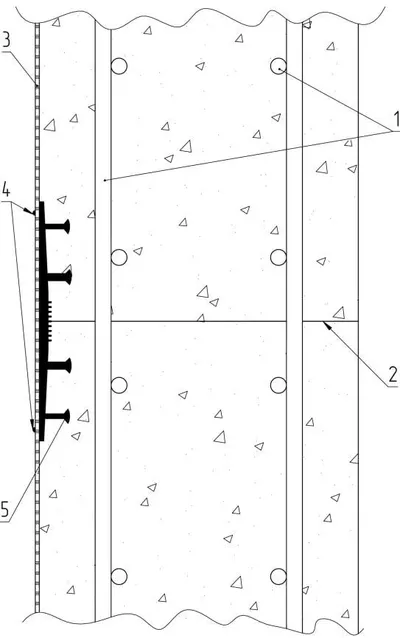

Установка гидроизоляционной мембраны после заливки бетона, приваренной к наружной гидрошпонке
Установка мембраны после заливки бетона

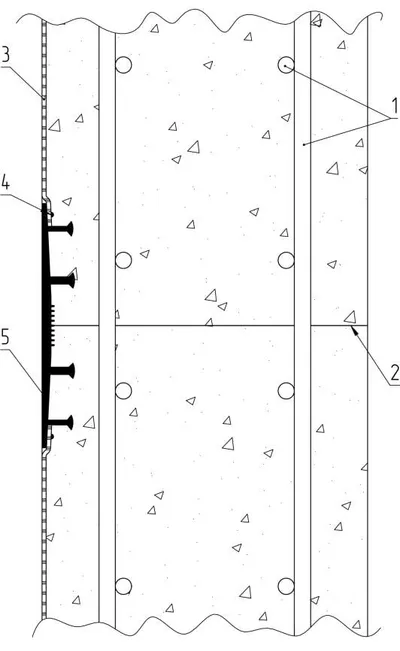

Установка гидроизоляционной мембраны до заливки бетона, приваренной к наружной гидрошпонке
Установка мембраны до заливки бетона
  1. Арматура.
  2. Рабочий (технологический) шов бетонирования.
  3. Гидроизоляционная мембрана.
  4. Сварочные швы.
  5. Гидрошпонка.

Наращивание (сварка) гидрошпонок

Общие рекомендации по наращиванию гидрошпонок

  • Работу по наращиванию следует выполнять на рабочем столе, по возможности в специально оборудованном помещении.
  • Чтобы гидрошпонка безупречно выполнила свою роль в гидроизоляции конструкций, каждый сварочный шов следует выполнять аккуратно по чертежу в соответствии с инструкциями.
  • Все швы сваривают торцевой стороной друг против друга или торцевой стороной к продольному внешнему краю.
  • Сварку внахлёст выполнять нельзя.
  • Сложные соединительные детали лучше заказывать непосредственно у изготовителя гидрошпонок.
  • Контроль температуры сварочного паяльника выполняют с помощью термометра.
  • Сварку следует выполнять при температуре паяльника, рекомендованной поставщиком.
  • На раздвоенных или угловых соединениях практичнее делать крупные швы, которые лучше выполнять на месте строительства, то есть по месту.

Наращивание гидрошпонок: порядок работ

  1. Гидрошпонку отрезают с помощью стального ножа и металлического уголка. У гидрошпонок в месте наращивания отрезают костыльные буртики для удобства сварки.
  2. Гидрошпонки укладывают на сварочный аппарат так, чтобы концы и средние части были напротив друг друга.
  3. Нагревают жало сварочного паяльника до необходимой температуры, которую контролируют с помощью термометра.
  4. Жало сварочного паяльника помещают между гидрошпонками и держат до тех пор, пока пластмасса не расплавится по всей длине шва.
  5. Сильно прижимают концы гидрошпонок к жалу паяльника, затем сварочный паяльник быстро убирают, и концы сжимают до тех пор, пока пластмасса не застынет.
  6. После сварки очищают сварочный паяльник от пластмассы и зачищают скребком или железной щёткой.
  7. После охлаждения шва гидрошпонки до комнатной температуры проверяют результат работ:
    • не должна появиться сгоревшая пластмасса (гидрошпонки в месте шва не должны потемнеть);
    • сваренная гидрошпонка должна соответствовать чертежу или инструкции;
    • со сваренного шва удаляют возможные заусенцы и наплывы расплавленной пластмассы по всей длине шва, а затем гидрошпонку складывают пополам по шву и проверяют на отсутствие разрывов в месте сварки.

Схемы наращивания гидрошпонок

Г-образный элемент гидрошпонки

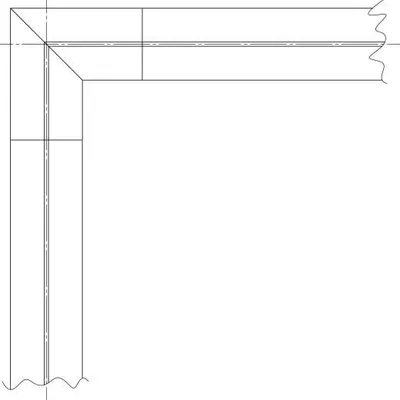

Г-образный элемент гидрошпонки: раскрой и сварка, вариант 1
Г-образный элемент гидрошпонки: раскрой и сварка, вариант 2

Т-образный элемент гидрошпонки

Т-образный элемент гидрошпонки: раскрой и сварка, вариант 1

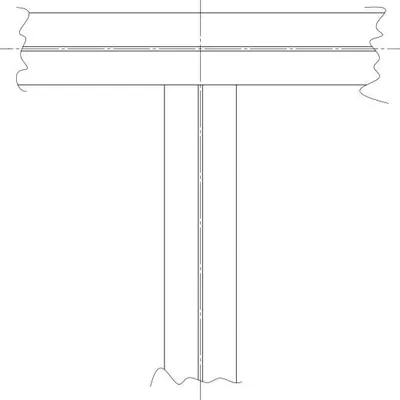

Т-образный элемент гидрошпонки: раскрой и сварка, вариант 2

Х-образный элемент гидрошпонки

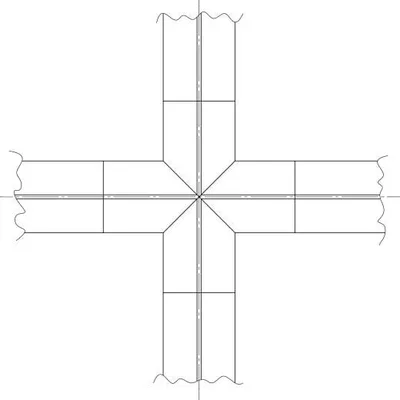

Х-образный элемент гидрошпонки: раскрой и сварка, вариант 1

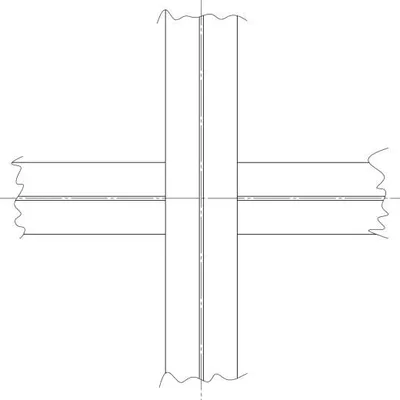

Х-образный элемент гидрошпонки: раскрой и сварка, вариант 2

Логистика: упаковка и вес

АртикулЭскизУпаковка, м. п.Вес 1 м, кгВес упаковки, кг
LS 100Эскиз сечения гидрошпонки LS 100250,717,5
LS 150Эскиз сечения гидрошпонки LS 150251,0325,75
LS 200Эскиз сечения гидрошпонки LS 200251,2731,75
LSK 150Эскиз сечения гидрошпонки LSK 150250,820
LSK 200Эскиз сечения гидрошпонки LSK 200251,5438,5
PL 150Эскиз сечения гидрошпонки PL 150251,2531,25
PL 240Эскиз сечения гидрошпонки PL 240251,742,5
PT 150Эскиз сечения гидрошпонки PT 150251,2832
PT 240Эскиз сечения гидрошпонки PT 240251,5639
TS 100Эскиз сечения гидрошпонки TS 100250,8521,25
TS 150Эскиз сечения гидрошпонки TS 150251,2531,25

Скачать PDF Гидрошпонки в каталоге

Переработано и скомпилировано ООО «ППЗ», ИНН 7713714191. Использование разрешено только с письменного согласия.

Документы

📄 Техническое описание гидрошпонок (PDF)
